ROS2系统与软件安装

约 1627 字大约 5 分钟

2025-02-24

此处内容不全，待更新

本文主要介绍如何在VMWare WorkStation、Virtual Box、Docker、Kubernetes中安装Ubuntu22.04LTS和ROS2，并配置固定IP地址和SSH连接，使用教育网联合镜像站配置Ubuntu和ROS2的软件镜像源。

参考资料

古月居文档 https://www.originbot.org/guide/pc_config/#ubuntu_install

华为云文档 https://blog.csdn.net/m0_54219225/article/details/127170419

此文档完成后，固定好的IP地址为 192.168.8.8

虚拟机系统: VMware WorkStation 17.0

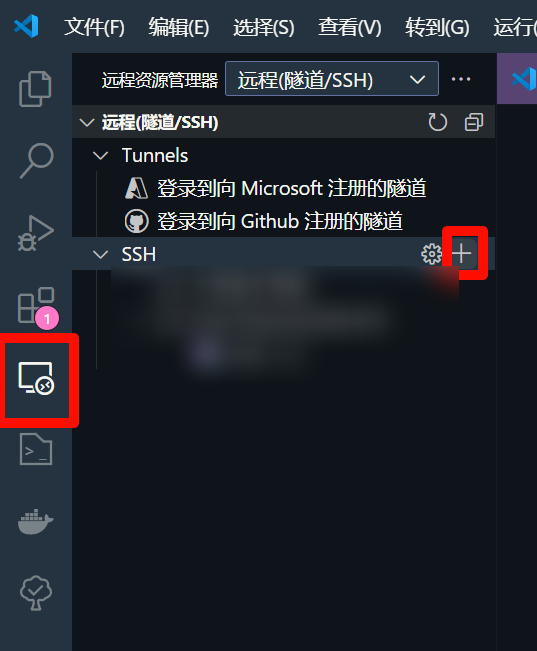

SSH连接工具：MobaXterm Home Edition、VS Code

Ubuntu安装

  1. 下载镜像

请安装 Ubuntu版本: 22.04 LTS，如果您在高校内，推荐使用CERNET校园网联合镜像站，安装Python3后可以使用以下脚本测试您的网络到各镜像站的连接速度 。

重医校园内网（千兆）临时镜像站阿里云（万兆）开源镜像站

curl https://mirrors.cernet.edu.cn/oh-my-mirrorz.py | python3

重庆市高校推荐使用重庆大学Ubuntu ISO镜像，实测重医到重大的下载速度可达78MB/S。

  1. 设置软件源

Ubuntu默认的软件源下载较慢，切换为校园网镜像源或阿里云镜像源会好很多。

固定IP地址

每次VMWare Workstation的虚拟机重启后， DHCP会自动分配一个新的IP地址，使用SSH连接很不方便，我们可以设置固定IP地址。

Windows11

设置VMnet8的IPV4地址

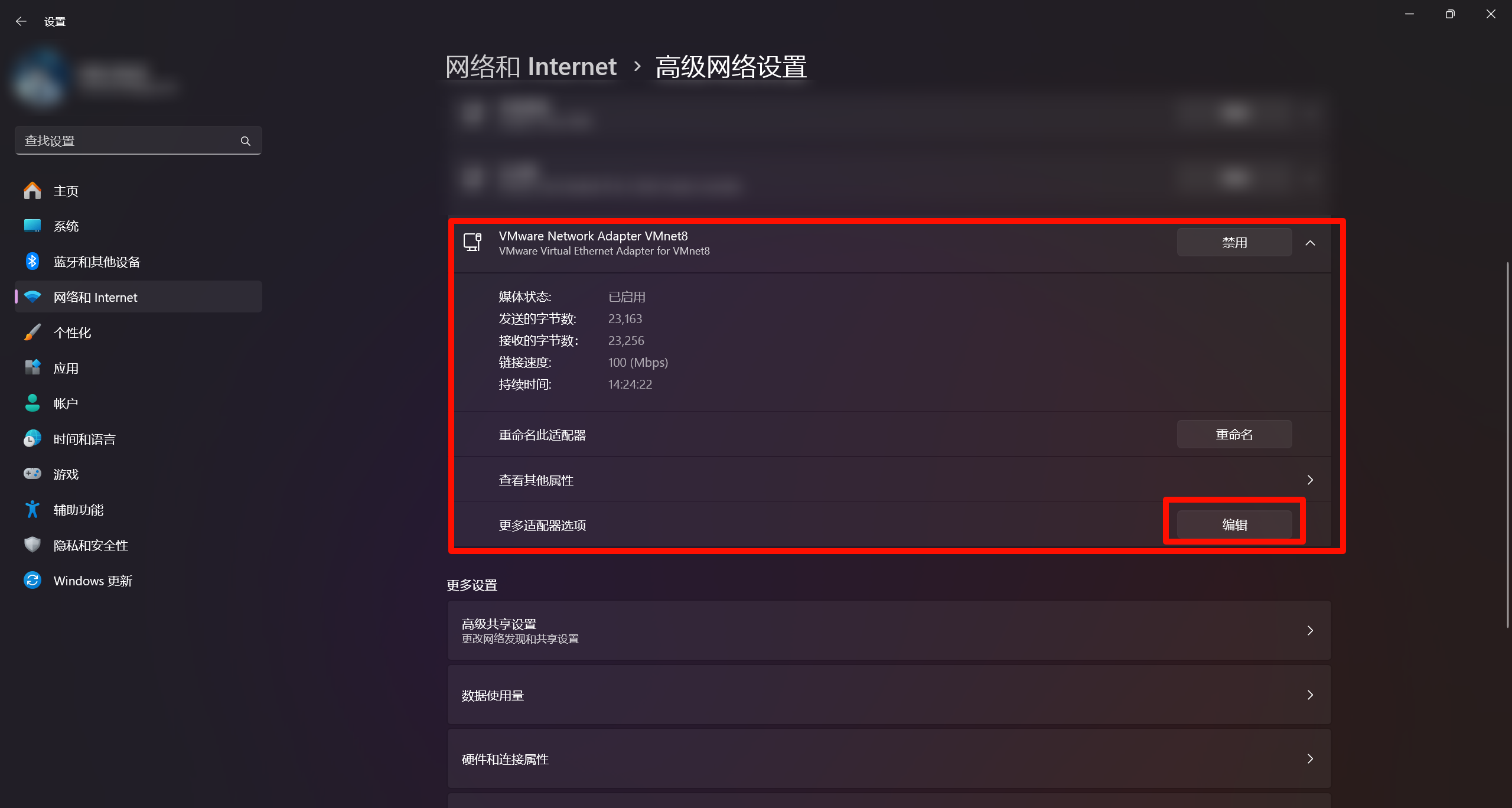

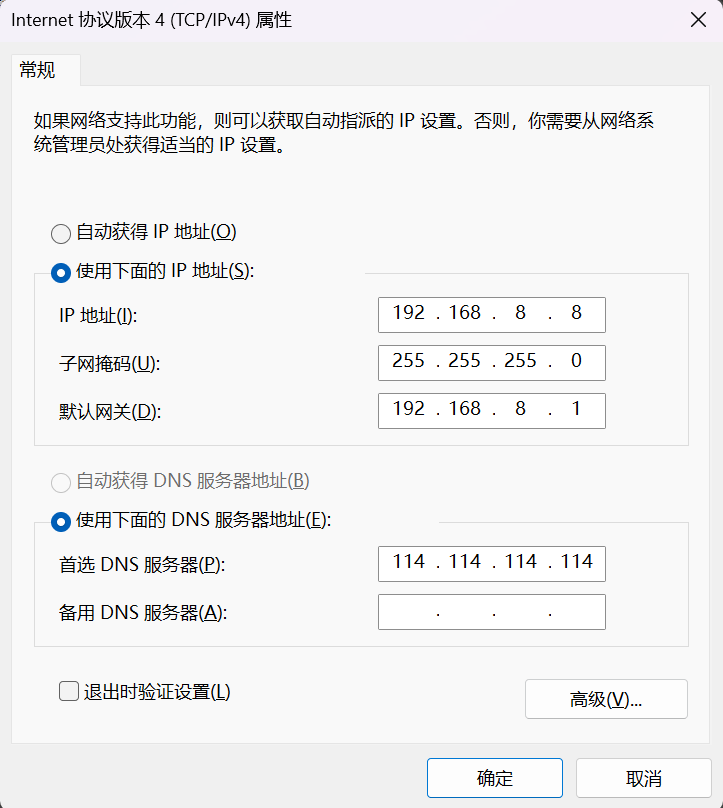

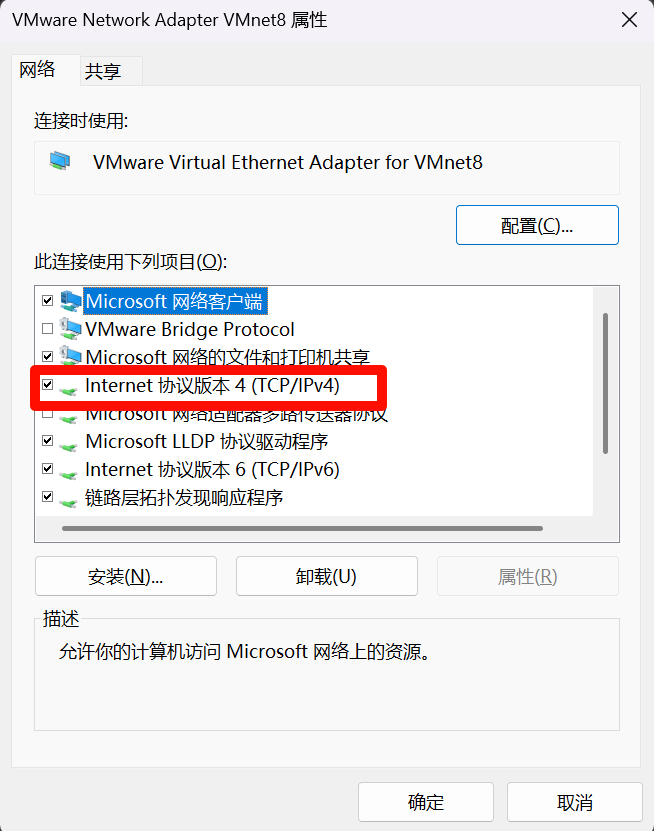

打开Windows11设置，找到网络和Internet-更改适配器选项-VMware Network Adapter VMnet8-编辑-Internet协议版本4-属性-使用以下IP地址 2025-03-18_01-05-58.png

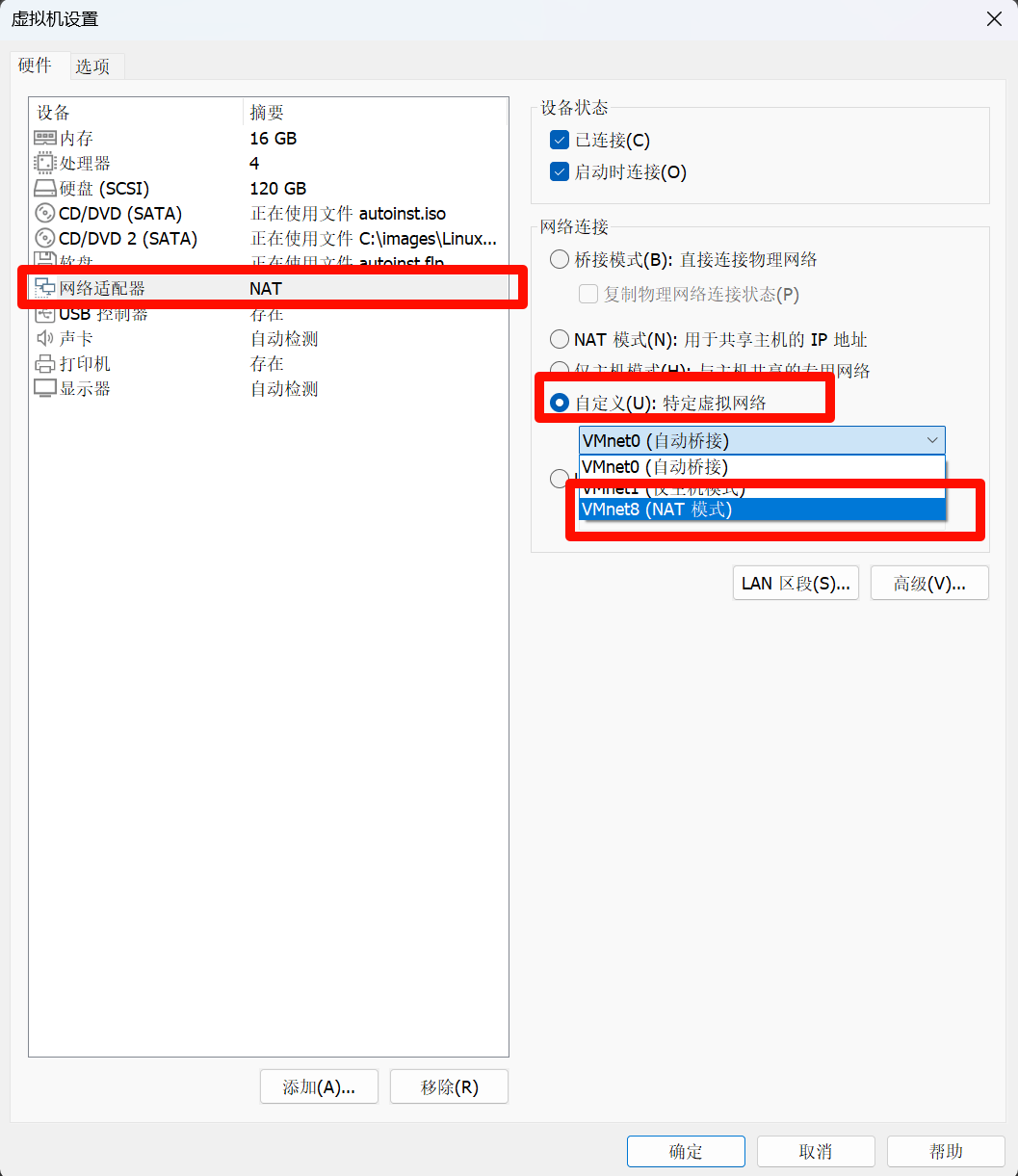

VMWare配置

实际VMWare 在NAT模式下分配的子网网段可能会有不同，这里设置为192.168.8.0;

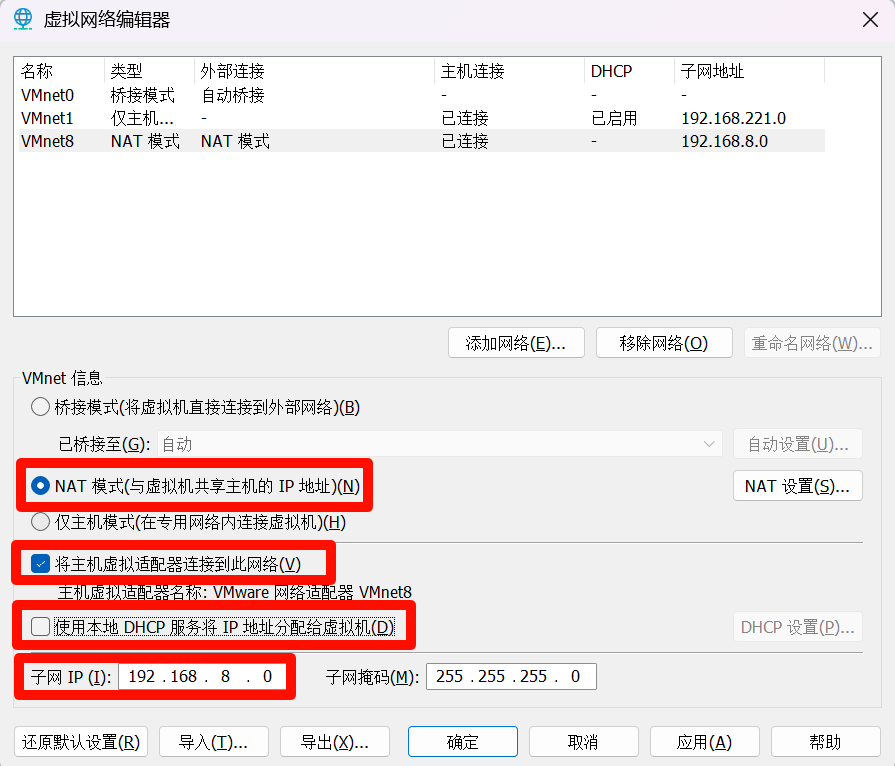

查看子网：编辑-虚拟网络编辑器-VMnet8-子网IP 2025-03-18_01-09-24.png

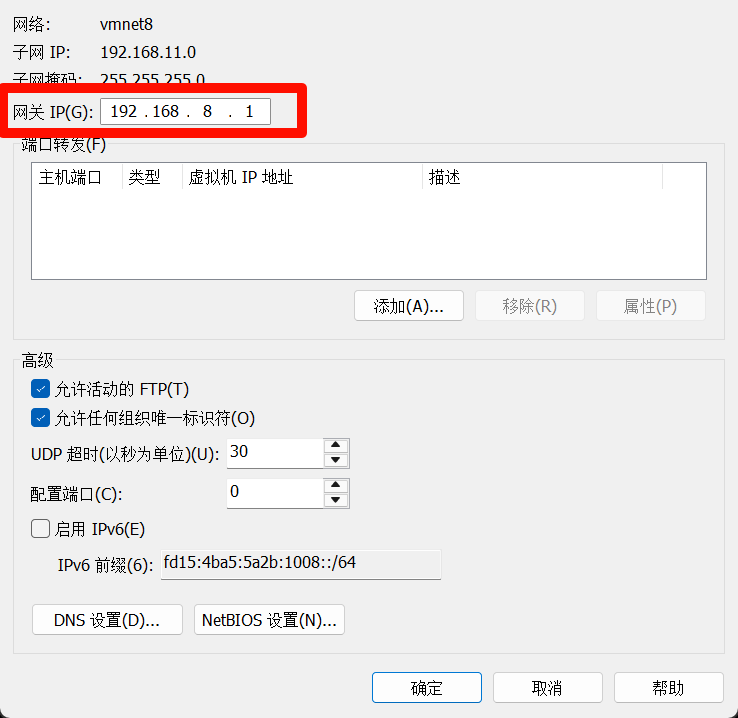

点击NAT设置


设置网卡


使用你喜欢的编辑器编辑 /etc/netplan/01-network-manager-all.yaml

nano /etc/netplan/01-network-manager-all.yaml

如何快速使用nano删除

标记所有内容： 按 Ctrl+A 跳转到行首。

按下 Ctrl+Shift+6（或 Alt+A）开始标记。

按 Alt+/ 跳转到文件末尾，此时会标记从开头到末尾的所有内容。

删除标记内容：按 Ctrl+K 剪切（删除）选中部分。

IP解释

  • 192.168.8.8是本地中未被占用的CIDR地址，也是是你想设置的固定地址
  • 192.168.8.*是VMware WorkStation的NAT模式子网网段，网关设置为同一网段即可转发流量，例如此处的192.168.8.1，不可为广播地址.255或主机地址.0
  • 8.8.8.8是Google的DNS服务器
  • 114.114.114.114是国内移动、电信和联通通用的DNS，可拦截钓鱼、木马病毒网站，提供更快的解析速度，。
  • 233.5.5.5是阿里云的DNS服务器 :::

持久化网络配置

sudo systemctl enable systemd-networkd
sudo systemctl start systemd-networkd

安装网络管理工具包

sudo apt install net-tools

最后输入使配置生效

netplan apply

查看ip信息是否符合预期

ifconfig

配置SSH

以 root 身份登录终端

  1. 安装SSH服务端
sudo apt update
sudo apt install openssh-server
  1. 启动SSH服务
sudo systemctl start ssh
sudo systemctl status ssh
  1. 设置开机自启动
sudo systemctl enable ssh
  1. 放行防火墙
sudo ufw allow ssh
  1. 修改SSH配置

此处启用了root登录、密钥登录，只是为了方便开发，生产环境请谨慎。

sudo nano /etc/ssh/sshd_config

找到 PermitRootLogin, 取消注释并修改为

PermitRootLogin yes
PubKeyAuthentication yes

重启以生效

sudo systemctl restart ssh

连接测试

MobaXterm

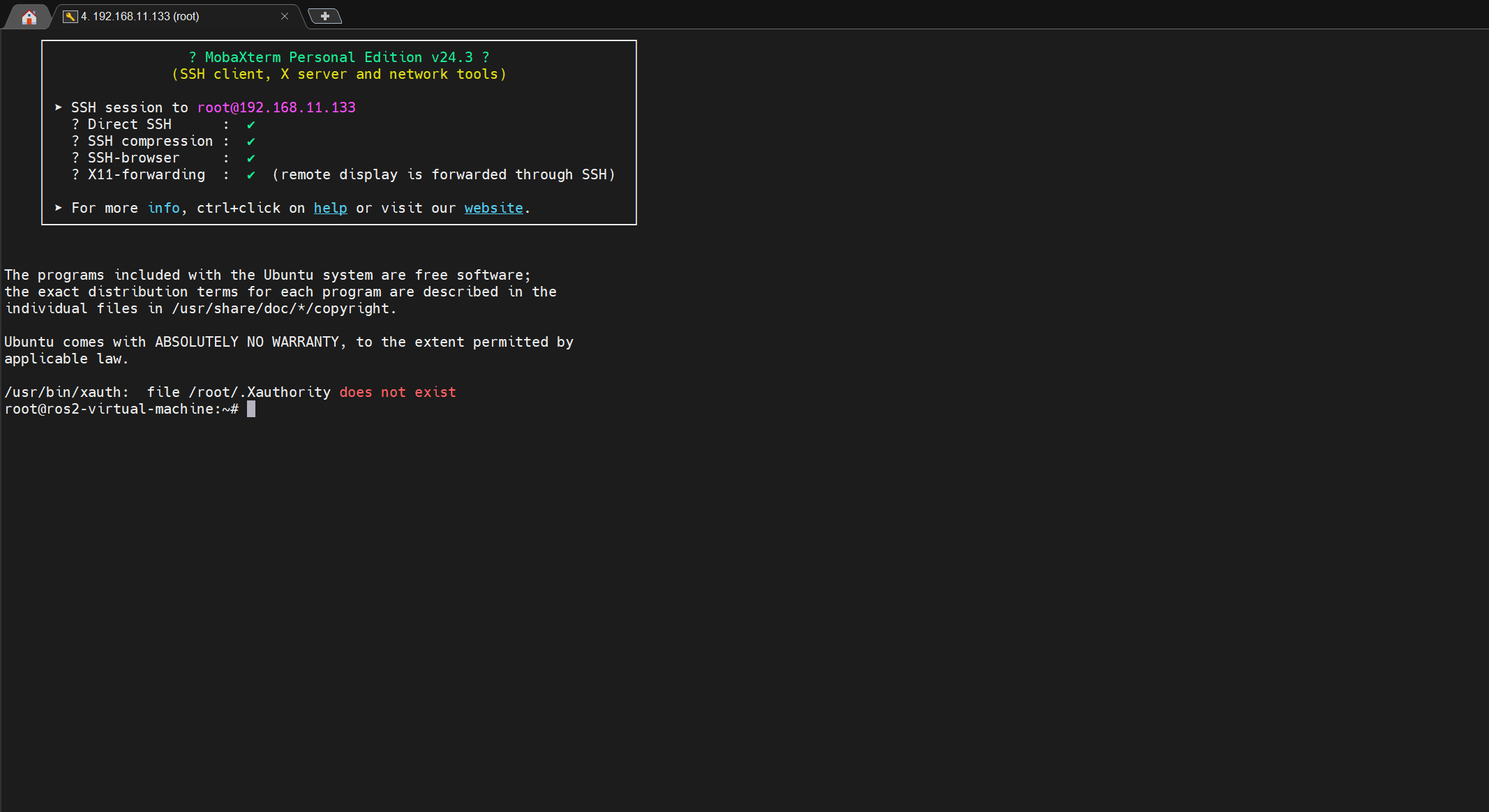

打开MobaXterm，sessions-SSH，填入你的主机固定IP和密码等，出现下面画面即为连接成功 2025-02-25_04-20-47.png

可以使用 sudo passwd 临时更改root密码

生成密钥（推荐）

如果您希望使用SSH密钥进行身份验证，可以在客户端计算机上生成密钥：

ssh-keygen -t rsa -b 4096

一路回车就行,.ssh\id_rsa.pub即为生成的密钥，以 ssh-rsa开头，长这样： 2025-02-25_04-50-16.png

# linux传输key
ssh-copy-id username@your_server_ip

Windows系统直接打开MobaXterm，将{user}.ssh的id_rsa.pub的内容写入到服务器上的 ~/.ssh/authorized_keys文件中，没有就手动创建一个。

:::

ROS2系统安装

注意

这里以Ubuntu22.04LTS 的Humble ROS2版本为例

  1. 设置编码
sudo apt update && sudo apt install locales
sudo locale-gen en_US en_US.UTF-8
sudo update-locale LC_ALL=en_US.UTF-8 LANG=en_US.UTF-8
export LANG=en_US.UTF-8
  1. 配置镜像源

ROS2的软件包在各大高校、企业均有镜像地址，使用镜像可帮助我们更高效下载所需资源。

重庆市高校推荐重庆大学ROS2软件镜像源。这一步如果存在下载问题，可以参考 magic

添加ROS2的GPG Key

sudo apt install curl gnupg2
sudo curl -sSL https://raw.githubusercontent.com/ros/rosdistro/master/ros.key  -o /usr/share/keyrings/ros-archive-keyring.gpg

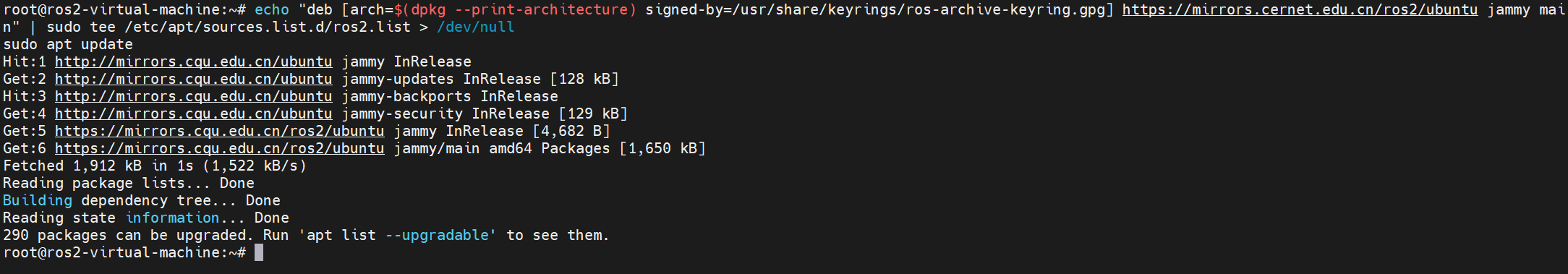

智能选择校园网镜像写入ros2的软件列表

echo "deb [arch=$(dpkg --print-architecture) signed-by=/usr/share/keyrings/ros-archive-keyring.gpg] https://mirrors.cernet.edu.cn/ros2/ubuntu jammy main" | sudo tee /etc/apt/sources.list.d/ros2.list > /dev/null
sudo apt update


  1. 安装ROS2
sudo apt update
sudo apt upgrade
sudo apt install ros-humble-desktop
  1. 设置环境变量
source /opt/ros/humble/setup.bash
echo " source /opt/ros/humble/setup.bash" >> ~/.bashrc
  1. ROS2示例测试

当然是我最喜欢的小海龟啦~。需要启动两个终端：

ros2 run turtlesim turtlesim_node
ros2 run turtlesim turtle_teleop_key

第一句指令将启动一个蓝色背景的海龟仿真器，第二句指令将启动一个键盘控制节点，在该终端中点击键盘上的“上下左右”按键，就可以控制小海龟运动啦。

关于小海龟中蕴藏的ROS奥义，我们在后续教程中将持续探索。

至此，恭喜您，ROS2在VMware安装成功。
